V-650U
V-650U
V-650U
V-650U
V-650U
产品咨询
产品详情 技术参数
产品特点

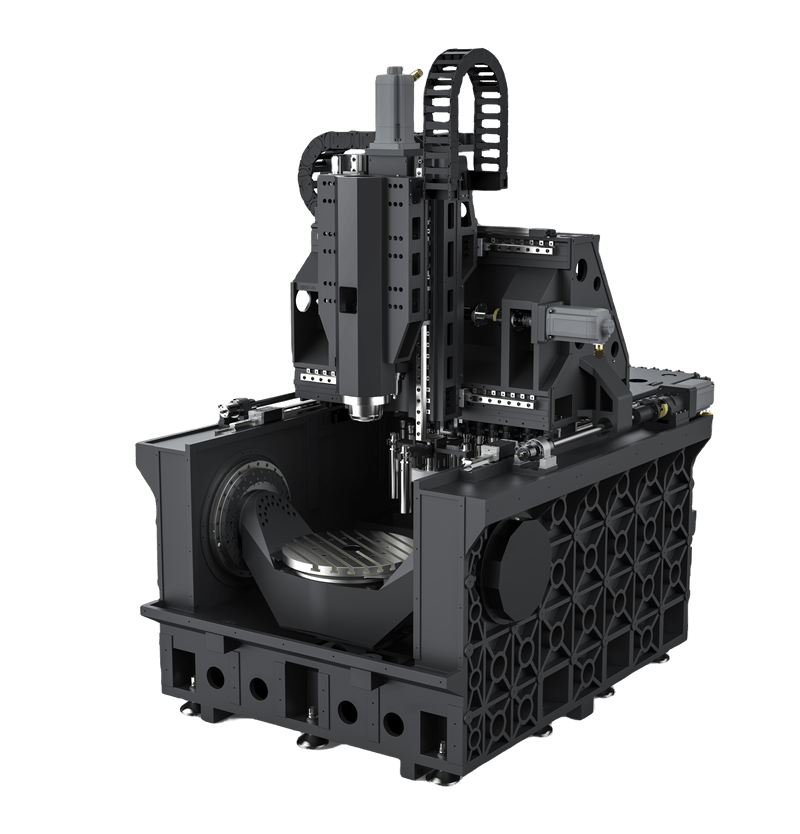

中大型立式五轴加工中心V-650U,采用高刚性动梁龙门式结构, X\Y\Z三轴配置THK滚柱导轨、NSK高速丝杆(带冷却),保证更好的传动精度及稳定性;A轴采用双力矩电机驱动,搭配高分辨率圆光栅编码器,且转台本体均设计有合理的冷却流道,保证转台传动精度及稳定性。主轴采用HSKA63高速电主轴 ,最高转速可达20000r/min,保证零件高表面加工质量。

应用领域:

主要适用于精密模具、精密零件,航空航天军工,新能源汽车等行业领域的零件加工。




技术参数
项目 单位 V-650U
X/Y/Z轴行程 mm  650/800/500
倾斜轴(B轴)/旋转轴(C轴)
(+120°~-120°)/360°连续
X/Y/Z轴定位精度 mm  0.006/0.006/0.006
X/Y/Z轴重复定位精度 mm  0.004/0.004/0.004
B轴/C轴定位精度 8/8
B轴/C轴重复定位精度 5/5
主轴鼻端到工作台的距离 mm 150~650
最大工件尺寸(直径*高度) mm Φ800*500
工作台尺寸 mm  Φ650*530
工作台承重 kg  500
T型槽(槽数-槽宽) mm  7-18*65(均布)
主轴电机功率 kw  30/35.5
主轴电机扭矩 N.m 72/85
转数范围 r/min 0~18000
刀柄规格 HSK A63
三轴快移速度 m/min  36/36/36
B/C快移旋转速度 rpm 50/50
刀库容量 40
气源压力 Mpa 0.6~0.8
电气总容量 KW 68
机床总重量 kg 15000
