产品特点

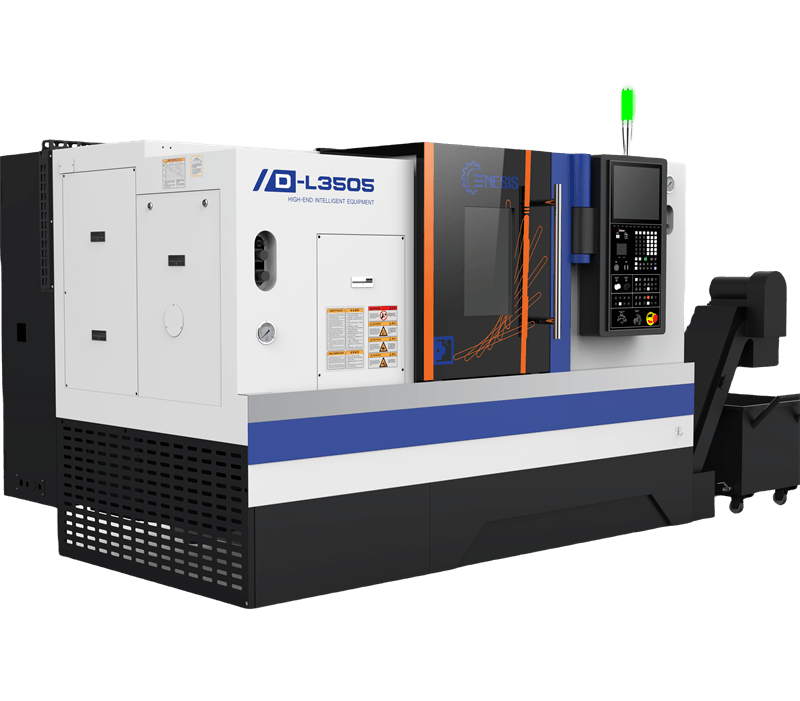

D-L3505 型数控卧式车(铣)床是双坐标两轴联动、半闭环数控机床。本机床机、电、液一体式布局,采用全封闭防护罩,拉门向左开,旋转操纵台位于右端固定防护罩上,操作方便。各伺服进给轴均采用高速静音中空滚珠丝杠,弹性联轴器直接连接,移动速度快、噪声低、定位精度和重复定位精度高;伺服电机内装绝对值编码器,无累计误差,无需记忆、无需找参考点、切断电源后位置信息不会丢失。本机床功能强,精度高,布局合理,造型美观,易于操作,维修方便。




技术参数
类别名称D-L3505
加工范围 床身上最大回转直径(mm) φ630
最大加工直径(轴/盘)(mm) φ406/φ406
最大加工长度(mm) 560
最大棒料直径(mm) φ65
行程 X轴行程(mm) 240
Y轴行程(mm) /
Z轴行程(mm) 580
主轴 输出功率(kw) 14.5/17.8KW
主轴头形式 A2-6
主轴最高转速(rpm) 4500
主轴通孔直径(mm) φ76
刀架 刀塔形式及刀具容量 伺服/12
外圆刀具尺寸(mm) 25×25
最大镗刀直径(mm) φ40
快移速度 X/Z轴(m/min) 20
进给速度 进给速度(mm/min) 1-8000
尾架 尾架形式及锥孔形式 液压套筒/莫氏5#
尾架套筒行程(mm) 150
最大移动量(mm) 560
控制系统 NC形式 FANUC 0I TF(5)
排屑形式
自动右排
